Urządzenie dociskowe HVZ-LIGHT-ADV do chwytaka HVZ-LIGHT Probst

Co to jest urządzenie dociskowe ADV w chwytaku do kostki?

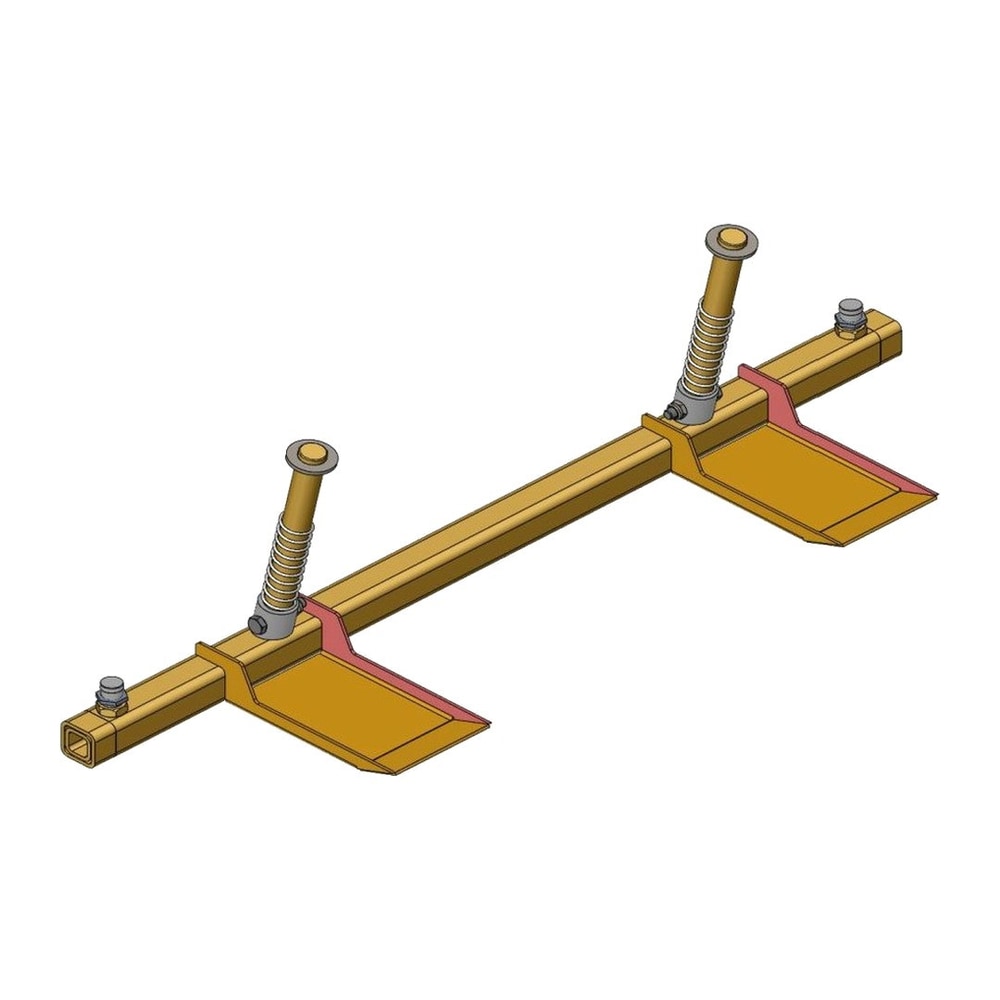

Urządzenie dociskowe ADV (niem. Abdrückvorrichtung) to listwa ze sprężynami montowana na hydraulicznym chwytaku do układania kostki. W momencie odkładania warstwy dociska pierwszy rząd kostki do podsypki, zanim szczęki zwolnią całą warstwę. Wersja HVZ-LIGHT-ADV waży 9 kg i jest przeznaczona do chwytaka Probst HVZ-LIGHT, który ma szczęki długości 1 200 mm i udźwig roboczy 400 kg.

Jak działa docisk ADV w chwytaku HVZ-LIGHT?

Docisk ADV działa w cyklu zacisku głównego, bez osobnej sekcji hydrauliki. Przy zamykaniu zacisku listwa się unosi, a sprężyny napinają. Po opuszczeniu warstwy na podsypkę operator otwiera zacisk na ok. 2 sekundy: najpierw listwa dociska rząd kostki przy krawędzi układania, a dopiero potem szczęki się rozchodzą. Krótkie zamknięcie zacisku na ok. 1 sekundę w drodze po kolejną warstwę ponownie napina sprężyny.

Czy urządzenie HVZ-LIGHT-ADV pasuje do każdego chwytaka HVZ-LIGHT?

Urządzenie HVZ-LIGHT-ADV pasuje do wszystkich chwytaków hydraulicznych Probst HVZ-LIGHT. Producent opisuje je jako doposażenie montowane także na chwytakach kupionych wcześniej bez docisku. Chwytak HVZ-LIGHT waży 159 kg, a z dociskiem ok. 168 kg, więc nadal nadaje się na minikoparki i miniładowarki o masie od 2 000 kg. Chwytak nie wchodzi w skład zestawu.

Dlaczego kostka przechyla się przy układaniu maszynowym?

Kostka przechyla się, gdy szczęki chwytaka rozchodzą się, zanim warstwa oprze się na podsypce całą powierzchnią. Kostki przy krawędzi odchylają się wtedy razem z listwami szczęk, a warstwa lekko się rozsuwa. Trzeba ją potem poprawiać ręcznie, co na dużej powierzchni oznacza setki poprawek. Docisk ADV trzyma pierwszy rząd kostki przy podsypce w chwili otwierania szczęk, dlatego kostki schodzą równo.

Jaka powinna być fuga przy maszynowym układaniu kostki?

Przy maszynowym układaniu kostki betonowej producent chwytaka Probst zakłada fugi o szerokości 3–5 mm. Kostka powinna mieć dystanse, czyli występy rozstawiające na bokach, grubości co najmniej 2,5 mm. Po odłożeniu warstwy z dociskiem ADV między kostkami zostaje niewielki dodatkowy luz. Nie należy go dobijać młotkiem, bo odpowiada normowej szerokości fugi.

Na jakich maszynach pracuje chwytak HVZ-LIGHT z dociskiem ADV?

Chwytak HVZ-LIGHT z dociskiem ADV pracuje na minikoparkach i miniładowarkach o masie od 2 000 kg oraz na układarkach do kostki Probst VM. Potrzebuje jednego obwodu hydraulicznego o ciśnieniu 160–320 bar i przepływie 15–75 l/min, przy ciśnieniu zwrotnym do 20 bar. Rozwarcie zacisku głównego wynosi 570–1 240 mm, a udźwig roboczy 400 kg.
