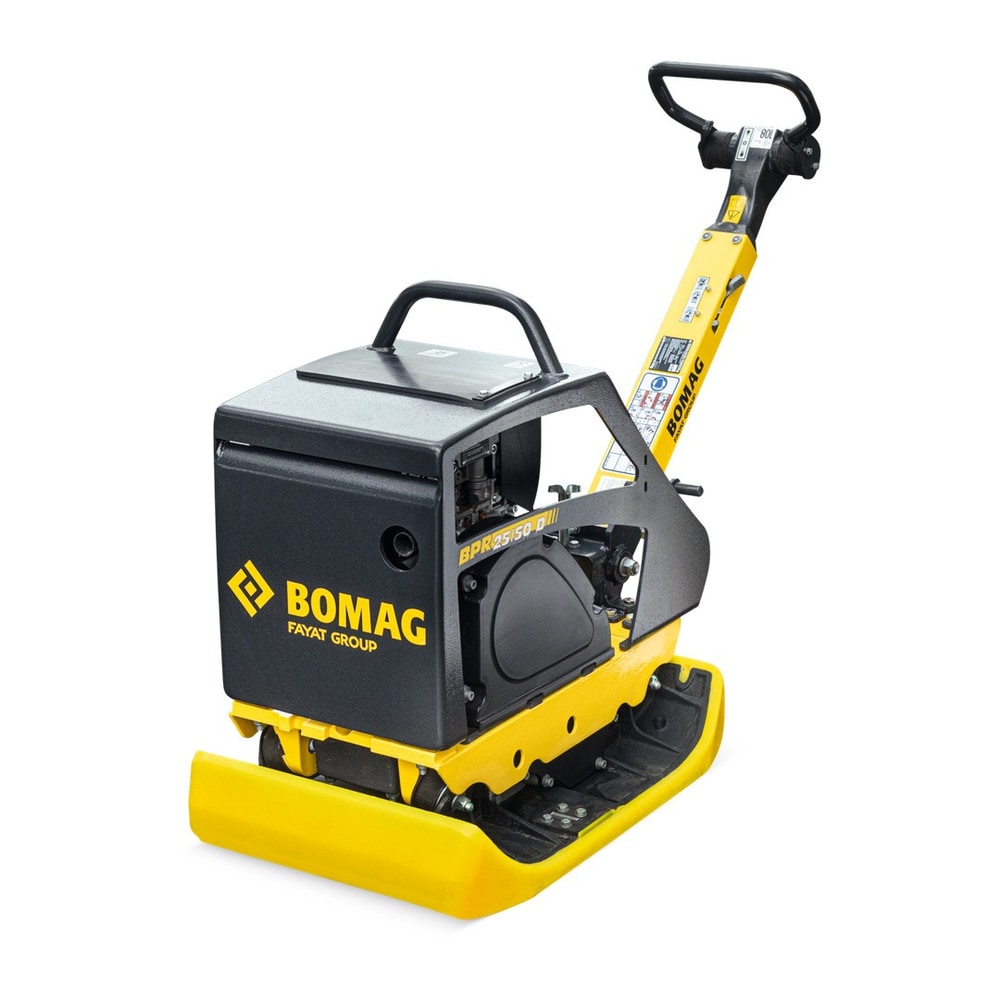

Zagęszczarka rewersyjna Bomag BPR 25/50 D STONEGUARD

• 3 lata ochrony dla przekładni wibratora
• 2 lata ochrony dla silnika spalinowego
• 1 rok ochrony dla elementów i podzespołów

Wybierając produkty Bomag, zyskujesz pewność, że Twoje maszyny będą działać niezawodnie przez długi czas. Inwestuj w jakość i trwałość z gwarancją Bomag.

Co to jest zagęszczarka rewersyjna?

Zagęszczarka rewersyjna, nazywana też dwukierunkową, to płyta wibracyjna wyposażona w dwa wałki mimośrodowe zamiast jednego. Zmiana ich wzajemnego ustawienia przechyla wypadkową siły drgań do przodu lub do tyłu, więc maszyna jedzie w obu kierunkach bez zawracania i potrafi stanąć w miejscu, wibrując. Bomag BPR 25/50 D STONEGUARD rozwija w tym trybie 25 kN siły odśrodkowej przy 85 Hz i prędkości roboczej 20 m/min.

Co to jest rewers w zagęszczarce?

Rewers to możliwość jazdy do tyłu bez obracania maszyny. W zagęszczarce jednokierunkowej płyta zawsze ucieka do przodu i na końcu pasa trzeba ją fizycznie zawrócić. W rewersyjnej kierunek zmienia się dźwignią na dyszlu — w Bomag BPR 25/50 D sterowanie jest hydrauliczne, wyprowadzone do rączek. W wykopie o szerokości 60–80 cm, gdzie nie ma miejsca na manewr, to jedyny praktyczny sposób pracy.

Jak działa zagęszczarka rewersyjna?

Silnik napędza przez sprzęgło odśrodkowe wzbudnik z dwoma wałkami mimośrodowymi obracającymi się przeciwbieżnie. Ich drgania sumują się w osi pionowej, a przesunięcie faz decyduje o tym, czy płyta pełznie do przodu, do tyłu, czy stoi. Energia przekazywana w grunt układa ziarna kruszywa ciaśniej i usuwa spomiędzy nich powietrze. W BPR 25/50 D STONEGUARD wzbudnik napędza jednocylindrowy diesel Hatz 1B20 o mocy 3,1 kW (4,2 KM) przy 3000 obr./min.

Jaką warstwę zagęszcza maszyna o masie 169 kg?

Zagęszczarka rewersyjna klasy 150–170 kg z siłą 25 kN pracuje warstwami rzędu 20–30 cm gruntu sypkiego po zagęszczeniu, w zależności od rodzaju kruszywa i jego wilgotności. Podbudowę pod kostkę układa się i zagęszcza warstwami, a nie jednym nasypem — przy grubszej warstwie dolna część nie zostanie dogęszczona niezależnie od liczby przejazdów. Przy 20 m/min i pasie 530 mm jedno przejście obejmuje około 630 m² na godzinę pracy ciągłej.

Czym różni się wersja STONEGUARD od bazowej Bomag BPR 25/50 D?

STONEGUARD ma fabrycznie zwulkanizowaną matę elastomerową na płycie roboczej. Podnosi to masę roboczą ze 155 do 169 kg, a szerokość pasa z 500 do 530 mm. Wersja bazowa ma gołą płytę stalową i wymaga dokupienia oraz przykręcania osobnego elastomeru, jeśli maszyna ma wjechać na ułożoną kostkę. Poza matą obie wersje mają ten sam silnik Hatz 1B20 i tę samą siłę odśrodkową 25 kN.

Czy matę STONEGUARD trzeba zdejmować do zagęszczania gruntu?

Nie. Mata jest połączona z płytą na stałe w procesie wulkanizacji i pozostaje na maszynie przy każdym rodzaju pracy. Rozwiązanie skręcane, spotykane w tańszych konstrukcjach, trzeba montować przed wejściem na kostkę i zdejmować przed podbudową, a śruby luzują się od drgań. Zwulkanizowana mata nie odpadnie i nie przesunie się, ale też nie da się jej wymienić samodzielnie po zużyciu — wymiana odbywa się w serwisie.

Jaka zagęszczarka do kostki brukowej?

Do dobijania ułożonej kostki betonowej używa się maszyny z matą elastomerową, o masie roboczej 100–200 kg. Zbyt ciężka płyta kruszy naroża kostki, zbyt lekka nie osadzi jej równo w podsypce. Bomag BPR 25/50 D STONEGUARD z masą 169 kg i pasem 530 mm mieści się w tym przedziale i jednocześnie ma zapas siły 25 kN na zagęszczenie podbudowy pod tą samą kostką, co pozwala wykonać oba etapy jedną maszyną.

Ile paliwa zużywa Bomag BPR 25/50 D?

Średnie zużycie oleju napędowego podczas pracy wynosi 0,7 l/h. Przy zbiorniku o pojemności 3,0 l daje to ponad cztery godziny ciągłego zagęszczania bez tankowania, czyli około połowy dniówki. Silnik Hatz 1B20 spełnia normę emisji Stage V, więc maszyna może pracować także tam, gdzie obowiązują ograniczenia dla starszych jednostek wysokoprężnych.
