Zestaw do mocowania statywu wiertnicy Toolsa (mały)

Do czego służy zestaw do mocowania statywu wiertnicy?

Zestaw do mocowania statywu dociska stopę statywu wiertnicy rdzeniowej do podłoża albo do płyty podciśnieniowej, żeby statyw nie przesunął się podczas wiercenia. Pręt gwintowany przechodzi przez otwór w stopie statywu, a nakrętka motylkowa z podkładką dociska stopę. W zestawie Toolsa są trzy elementy: pręt, nakrętka i podkładka. Ten mały zestaw jest akcesorium do płyty podciśnieniowej Toolsa w wersji okrągłej Ø 36 cm i prostokątnej 43 × 33,5 cm oraz do statywu DS 250.

Co zawiera mały zestaw do mocowania statywu Toolsa?

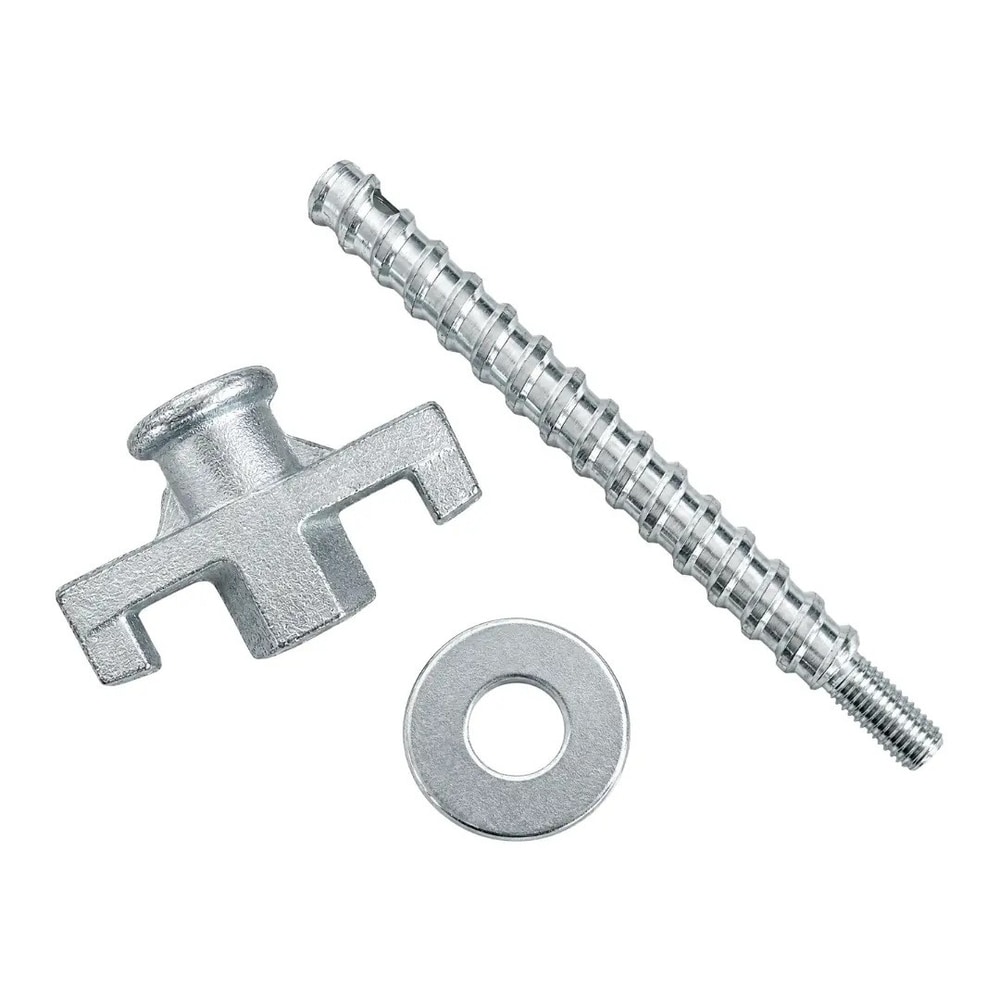

Zestaw zawiera trzy elementy: pręt gwintowany, nakrętkę motylkową z kołnierzem i płaską podkładkę. Pręt ma na większości długości gruby gwint pod nakrętkę, a na końcu krótki gwint metryczny, którym wkręca się go w gniazdo mocowania. Nakrętkę dokręca się ręką dzięki szerokim skrzydełkom, bez klucza. Podkładka rozkłada nacisk na stopę statywu. Kompletem z tymi trzema elementami zamocujesz jeden statyw, na przykład Toolsa DS 250 z podstawą 400 × 230 mm.

Czy zestaw pasuje do płyty podciśnieniowej Toolsa?

Mały zestaw do mocowania statywu to akcesorium do płyty podciśnieniowej Toolsa. Łączy stopę statywu z płytą przez jej otwór montażowy, a nakrętka motylkowa dociska statyw do płyty. Płyta jest dostępna w dwóch wersjach: okrągłej o średnicy 36 cm i prostokątnej o wymiarach 43 × 33,5 cm. Do pracy potrzebuje pompy próżniowej, np. Toolsa VP 120 o wydajności 120 l/min i podciśnieniu do -0,8 bar, która trzyma płytę na podłożu przez cały czas wiercenia.

Do jakiego statywu wiertnicy jest przeznaczony zestaw Toolsa?

Zestaw jest przypisany do statywu Toolsa DS 250, który ma podstawę 400 × 230 mm, kolumnę o zakresie przesuwu 600 mm i wierci otwory do 252 mm średnicy. Statyw współpracuje z silnikami Toolsa DD 18, DD 22, DDB 26 i DDB 30. Jeśli masz statyw innej marki, porównaj otwór w jego stopie z prętem z zestawu widocznym na zdjęciach. W razie wątpliwości napisz do nas przez formularz kontaktowy i podaj model statywu.

Jak zamocować statyw wiertnicy na płycie podciśnieniowej?

Ustaw płytę podciśnieniową na czystym, gładkim podłożu i podłącz do niej wąż pompy próżniowej. Postaw statyw stopą na płycie, przełóż pręt z zestawu przez otwór w stopie i zamocuj go w otworze montażowym płyty. Nałóż podkładkę i dokręć ręką nakrętkę motylkową. Potem uruchom pompę, np. Toolsa VP 120 o wydajności 120 l/min, i sprawdź na manometrze, czy podciśnienie zbliża się do -0,8 bar. Dopiero wtedy zaczynaj wiercenie.
