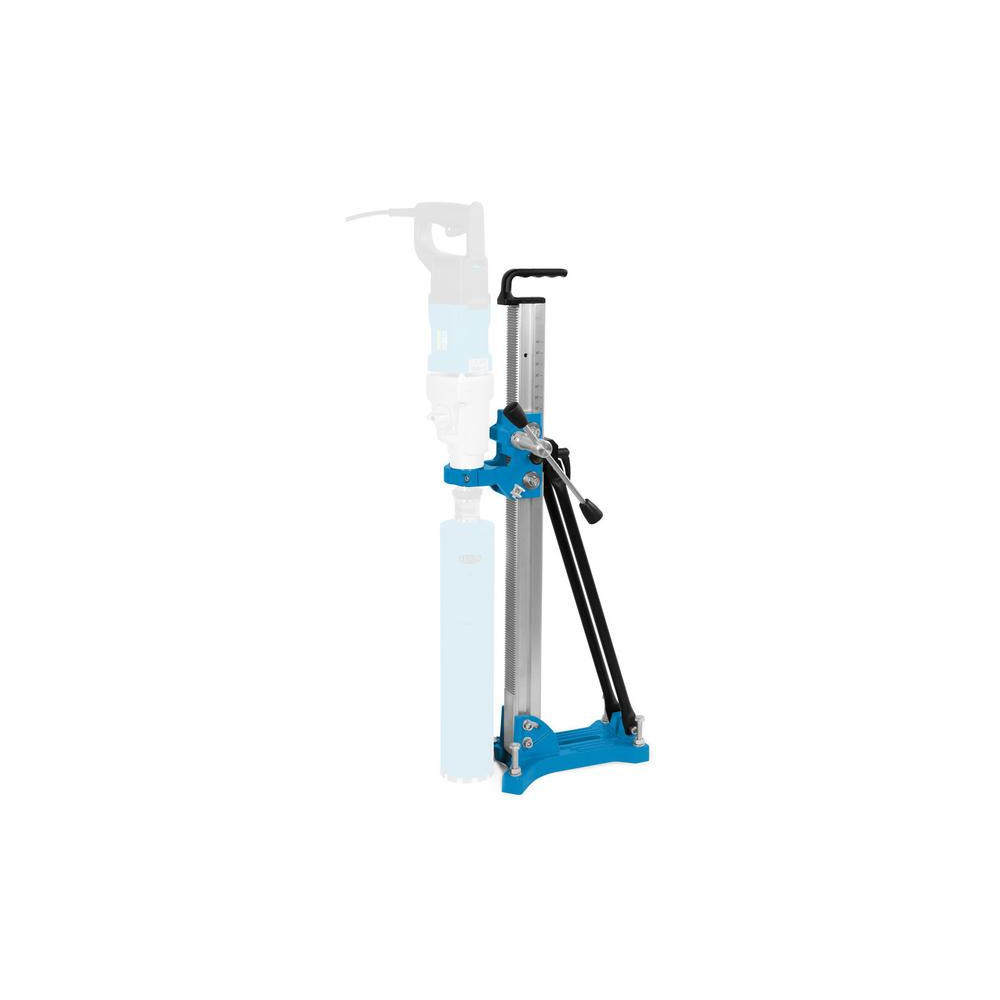

Statyw do wiertnicy Tyrolit DRA150

12-miesięczna Gwarancja Tyrolit

Firma Tyrolit oferuje 12-miesięczną gwarancję na swoje produkty, zapewniając pełną ochronę i wsparcie techniczne przez cały rok. Roczna gwarancja obejmuje wszystkie komponenty, co daje pewność niezawodności i wysokiej jakości.

Jaką średnicę otworu wywierci statyw do wiertnicy Tyrolit DRA150?

Statyw Tyrolit DRA150 wierci otwory rdzeniowe o średnicy od 20 do 152 mm w betonie, murze i kamieniu. Ten sam zakres obowiązuje przy mocowaniu kotwą i na płycie podciśnieniowej. Maksymalna długość koronki wynosi 550 mm, a przy pochyleniu kolumny o 45° największa średnica spada do 122 mm. Zakres 20–152 mm obejmuje przepusty pod pojedyncze kable i rury instalacyjne, aż po otwory pod rury kanalizacyjne Ø 110 mm. Do większych średnic Tyrolit przewiduje cięższe statywy, na przykład Tyrolit DRA400 MkII do otworów od 50 do 300 mm.

Jaka wiertnica pasuje do statywu Tyrolit DRA150?

Statyw DRA150 przyjmuje silnik w kołnierzu zaciskowym o średnicy 60 mm. Tyrolit zestawia go w jednym systemie z wiertnicą rdzeniową Tyrolit DME22SU o mocy 2,2 kW, która pracuje na mokro i na sucho. Przy wiertnicy innej marki przed zamówieniem sprawdź w danych technicznych silnika średnicę szyjki, bo uchwyt statywu jest dopasowany do 60 mm. Statyw ogranicza zakres pracy do koronek o średnicy 20–152 mm i długości do 550 mm, nawet jeśli sam silnik obsługuje większe koronki.

Czy statywem Tyrolit DRA150 można wiercić pod kątem?

Statyw Tyrolit DRA150 wierci pod kątem od 90° do 45°, a wskaźnik kąta pokazuje ustawienie kolumny bez dodatkowego mierzenia. Przy pochyleniu 45° instrukcja producenta ogranicza średnicę koronki do 122 mm, zamiast 152 mm w pionie. Wiercenie skośne stosuje się przy przejściach instalacyjnych prowadzonych ukośnie przez strop lub ścianę, na przykład pod odpływy i przepusty kablowe. Maksymalna długość koronki pozostaje taka sama, 550 mm. Przed rozpoczęciem pracy pod kątem zablokuj kolumnę w ustawionej pozycji i sprawdź mocowanie stopy statywu.

Jak zamocować statyw do wiertnicy DRA150 do podłoża?

Statyw DRA150 ma aluminiową stopę kotwioną do podłoża, a jako opcję płytę podciśnieniową. Przy kotwieniu stosuje się kołek dobrany do materiału i osadza go zgodnie z instrukcją producenta kotwy. Tyrolit przewiduje w systemie zestaw kotwiący Tyrolit i młotowiertarkę z wiertłem 16 mm. Płyta podciśnieniowa do DRA150 z pompą i wężem 3 m mocuje statyw bez otworu pod kotwę, ale wymaga gładkiego, nieporowatego podłoża. W obu wariantach zakres wiercenia wynosi 20–152 mm. Według instrukcji koronka klinująca się w otworze może być skutkiem niewystarczającego zakotwienia.

Ile waży statyw Tyrolit DRA150?

Statyw Tyrolit DRA150 waży 9,5 kg bez korby i ma wymiary 330 × 240 × 950 mm (długość × szerokość × wysokość). Przenosi go jedna osoba za pałąkowy uchwyt, a instrukcja zaleca przenoszenie wyłącznie za ten uchwyt i nigdy z pracującym silnikiem. Do masy statywu dolicz wiertnicę: Tyrolit DME22SU waży 6 kg, więc zestaw roboczy bez koronki ma około 15,5 kg. Dla porównania większy statyw Tyrolit DRA400 MkII waży 18,7 kg i obsługuje otwory do 300 mm.

Czym różni się wiercenie wiertnicą na statywie od wiercenia z ręki?

Statyw prowadzi koronkę po szynie, więc oś otworu nie zmienia się na całej głębokości wiercenia, a nacisk zadaje korba posuwu zamiast rąk operatora. Przy wierceniu z ręki operator przejmuje drgania i moment obrotowy silnika, a zakleszczenie koronki szarpie maszyną. Statyw Tyrolit DRA150 daje powtarzalne otwory o średnicy 20–152 mm, także pod kątem do 45°, z koronkami o długości do 550 mm. Wysuwany wskaźnik środka pozwala ustawić oś koronki nad zaznaczonym punktem przed rozpoczęciem wiercenia, a poziomice i regulowane stopki wypoziomować statyw.

Jak konserwować statyw do wiertnicy Tyrolit DRA150?

Instrukcja Tyrolit DRA150 przewiduje trzy terminy obsługi. Przed każdym uruchomieniem dokręć poluzowane śruby i nakrętki oraz sprawdź prowadnicę ślizgową wózka, a w razie luzu wyreguluj ją. Po zakończeniu pracy umyj statyw wodą, oczyść i nasmaruj zęby kolumny. Raz w tygodniu nasmaruj gwinty regulowanych stopek ze śrubami M12. Prowadnicę ślizgową uszkodzoną w wyniku awarii wymienia się na nową, a wygiętą szynę prowadzącą ocenia serwis Tyrolit. Statyw przechowuj w suchym pomieszczeniu, nie na zewnątrz.

Dlaczego koronka zbacza z osi przy wierceniu ze statywu?

Instrukcja Tyrolit DRA150 podaje dwie przyczyny zbaczania koronki diamentowej: niewystarczające zakotwienie szyny lub stopy statywu oraz zbyt duży luz na prowadnicach ślizgowych wózka. Przy słabym zakotwieniu trzeba poluzować i wyjąć koronkę, rozbić rdzeń i poprawić mocowanie statywu, a przy luzie wyregulować prowadnice. Zużyte segmenty, które przestały ciąć, wymagają wymiany koronki. Bicie koronki usuwa się, wymieniając ją na nową. Statyw obsługuje koronki o średnicy 20–152 mm i długości do 550 mm, więc przy dłuższych przewiertach regulację prowadnic sprawdzaj przed każdym uruchomieniem.
